Сварная балка

Сварная балка является одним из вариантов деталей для конструкций, выпущенных путем сваривания проката. Листовой металл большой толщины сваривается в форме буквы Н. Полученный профиль отличается большой жесткостью в продольном и поперечном направлении, в сравнении с обычным двутавром или, тем более, листовым прокатом.

Цена сварной балки, хоть и выше некоторых аналогов, с лихвой компенсируется за счет снижения массы конструкции и высокой прочности. Прокатный аналог значительно дороже, а до разработки метода сварки использовались листовые элементы, соединяемые болтами или заклепками. Масса полученного компонента оказывалась значительно выше сварной двутавровой балки. Этот фактор требовал повышения прочности фундамента и несущих конструкций, что негативно сказывалось на расходах в целом при реализации проекта. Помимо указанного фактора, выпуск сварной балки значительно ускоряется в сравнении с производством обычного двутавра.

Особенности сварных балок

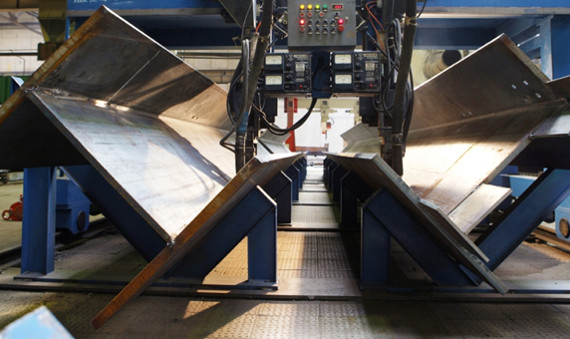

Сварная балка двутавровая

Сразу стоит отметить, что толщины листового проката, который выступает сырьевым материалом для сварной балки, не всегда соответствуют требованиям типоразмеров балок. В этом случае предусматривается применение ближайшего большего стандарта листа в отношении толщины. Это позволяет сохранить прочностные показатели на уровне госстандарта, что важно, особенно, если изготавливаются металлоконструкции на заказ. Габариты готового изделия приводятся в соответствие ГОСТ 26020-83 и СТО АСЧМ 20-93 соответственно.

Отмечается, что купить сварную балку можно произвольного сечения в поперечной плоскости. Конкретные требования к параметрам изделия берутся из проектной документации, если она приведена в соответствие СНиП II-23-81, а так же из чертежей на конкретный проект. Однако, рассматриваемые показатели не должны выходить за рамки следующих величин:

  • высотка стенки допускается в диапазоне 160-1400 мм;
  • ширина полок варьируется от 160 до 800 мм;
  • длина готового компонента не превышает 15 метров;
  • производство сварной балки ведется с толщинами компонентов в пределах 6-40 мм.

От того, какие габариты имеет конкретное изделие, зависят и цены сварной балки. При этом, ширина полок от высоты перемычки не должна отличаться больше, чем в полтора раза. Разница между толщинами стенки и полки не превышает разницы в 4 раза.

Узнать о показателях, которые имеет сварная двутавровая балка можно по маркировке, состоящей из буквенно-цифрового кода. В нем указывают аббревиатуру или условное обозначение завода, на котором производился выпуск материала. Затем проставляется размер сечения высота-ширина-толщина полки в миллиметрах, аналогичным образом указывается катет. Отдельно обозначается конструктивная особенность швов, которые могут быть трех типов: односторонние, двусторонние и с полным проваром стыка, соответственно О, Д и П. Из необязательных обозначений выделяют прокатный аналог, который подойдет, если нет возможности купить сварную балку. В маркировке часто встречается условное обозначение стандарта, с опорой на который велось производство сварной балки.

Применение, производство

Купить сварную балку актуально при реализации строений быстровозводимого формата. Материал становится основным компонентом для каркасов и несущих металлоконструкций, начиная от бытовой сферы и до промышленных элементов, в том числе крепежных систем для оборудования. Часто продукция выступает в форме элементов многопролетных конструкций, что актуально при возведении производственных помещений вроде цехов. Сварный двутавровые балки встречаются в строительстве и машиностроении, а тавры – в строительстве судов.

Важный фактор, от которого зависят цены сварной балки – это масштабы производства. Если задействован минимум оборудования и выпуск ведется мелкими партиями, то значительные траты ресурсов и времени поднимут стоимость готового изделия. Оптимальные расходы достигаются только в рамках масштабного производства.

Собственно, производство сварной балки включает несколько этапов.

Изначально на объект транспортируется сырьевой материал, в качестве которого применяют листовой прокат. В зависимости от параметров будущего профиля и требуемых от него характеристик, подбирается определенный металл, который обеспечит необходимый запас прочности. Производство сварной балки обязательно ведется из марок стали, которые легко поддаются указанному методу соединения, то есть свариванию. Важно, чтобы материал надежно соединялся термическим методом и структура не претерпевала глобальных изменений, которые могут негативно сказаться на эксплуатационных характеристиках конструкции.

Затем ведется раскрой заготовок на компоненты будущего профиля. С этой целью применяется автоматизированное оборудование, способное с высокой скоростью и точностью обрабатывать сразу несколько полос. Обработка этого типа обычно не превышает по скорости метра в минуту. Во многом этот фактор зависит от толщины обрабатываемого листа.

Следующей технологической операцией является фрезерование кромок. Обработка производится с целью повышения качества соединения компонентов, и используют для этого кромкофрезерные системы.

Теперь, чтобы можно было в дальнейшем купить сварную балку, полученные детали свариваются. Процесс должен производиться с высокой точностью, особенно в отношении симметричного положения стенки и полок к друг другу. Применяют на данном шаге специальные стеллажи с фиксаторами и струбцинами. Компоненты жестко монтируются на них с высокой скоростью. Использование подобных конструкций позволяет ускорить процесс выпуска и снизить затраты. В совокупности это положительно сказывается и на цене сварной балки. В данном отношении лучше всего себя зарекомендовали агрегаты с гидравлическими прижимными элементами.

Рассматриваемые материалы собираются в два этапа: сначала монтируется Т-образный элемент, после чего компоненты кантуются под углами в 180 градусов, затем идет окончательная сборка. Соединение элементов сварной балки происходит под защитой флюса на автоматизированных аппаратах.

Нагрев металлических деталей в процессе сварки приводит к тому, что он естественным образом деформируется. Чтобы избежать таких негативных явлений, как грибовидность полок, после завершения цикла изготовления, компонент направляется на правку. Система прокатных роликов возвращает исходную форму металлу, пока он еще не остыл.

Завод арматурных изделий и конструкций «АРМИКОН» предлагает качественные металлоконструкции на заказ для ваших индивидуальных проектов. Узнать цены сварных балок и обсудить условия поставки можно с нашими специалистами по телефону +7 (495) 626-26-28 или непосредственно в нашем офисе продаж. Ждем вас!
